Yn pneumatyske kontrôlesystemen bliuwt in lang besteande engineering dilemma: is atwa-delige luchtfoarriedingsienheidgenôch, of is atrije-stik ienheidferplicht?
Junior ûntwerpers spesifisearje faaks standert trije-stik ienheden, oannommen dat "mear komponinten gruttere betrouberens betsjutte." Foar betûfte yngenieurs iepenbiere dizze ûntinkende kar ûnfoldwaande technysk oardiel.
Yn stee fan te fertrouwe op generyske seleksjetabellen, analysearret dit artikel de kearnferskillen tusken dizze twa konfiguraasjes út fûnemintele prinsipes en hjoeddeistige yndustrynormen, rjochte op 'e luchtpreparaasje-ienheid fan it pneumatyske systeem.
FRL Fundamentals
ÛnderISO 1219-1 (Grafyske symboalen foar pneumatyske systemen en komponinten), beide konfiguraasjes wurde ynternasjonaal oantsjutten asFRL ienheden:
- F: Filter
- R: Regulator
- L: Lubricator
- Trije-delige ienheid: Integrated Filter + Regulator + Lubricator
- Twa-delige ienheid: Kombinearre filter + Regulator allinne
It ferskil is folle mear dan de kwantiteit fan komponinten: it fuortheljen fan de lubricator fertsjintwurdiget in paradigmaferskowing nei oalje-frije pneumatyske technology.
Kearnferskillen
1. Funksjonele ûnderskieding (GB/T 14513-2021)
- Trije-delige ienheid: Leveresmeerde komprimearre lucht, it leverjen fan filtraasje, drukregeling, en oalje mist (1-3 μm dieltsje grutte) foar downstream komponinten.
- Twa-delige ienheid: Leveredroege, oalje-frije komprimearre loft, fuortsmite particulates en condensate sûnder lubrication.
2. Struktureel Untwerp

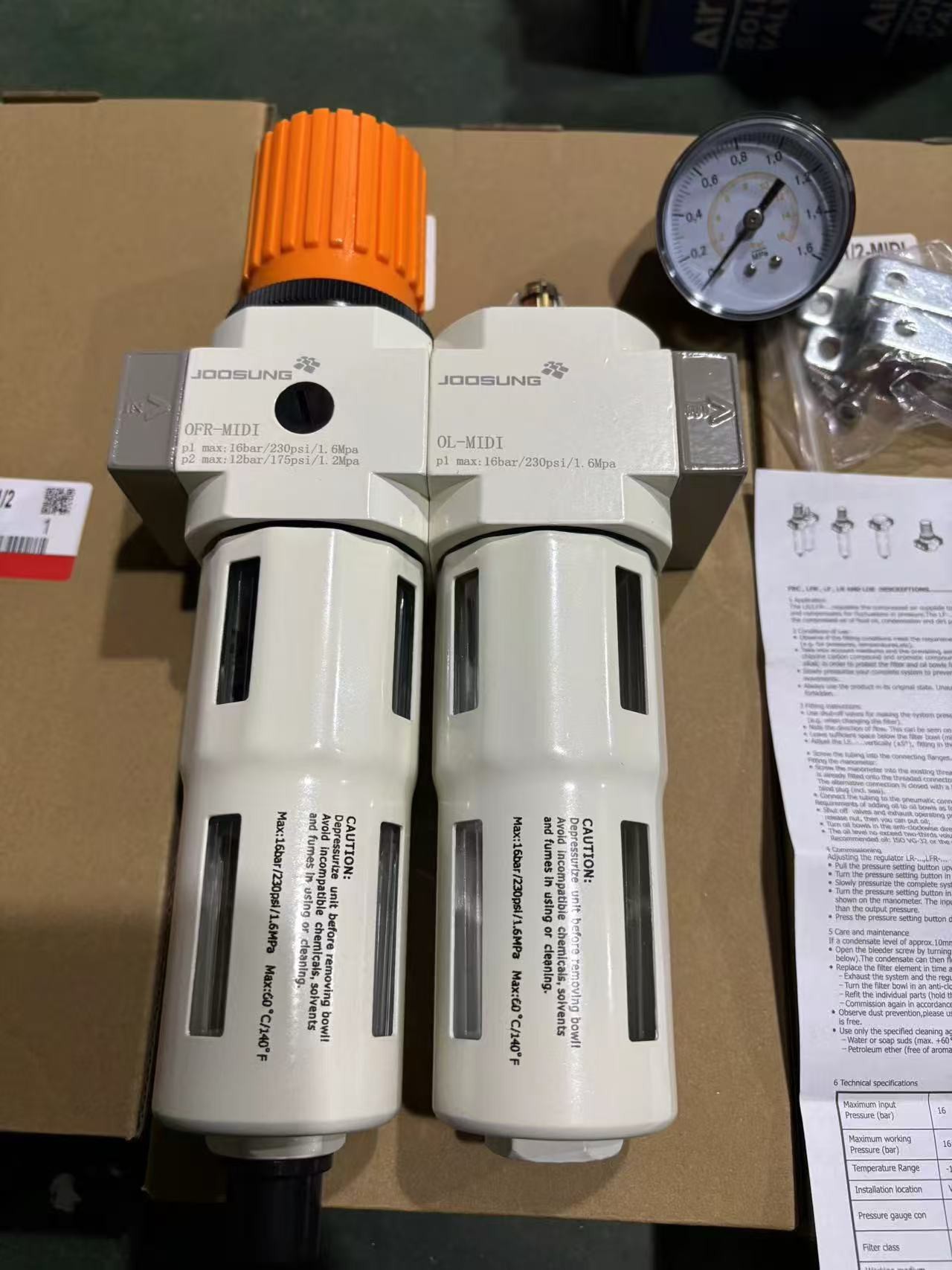

Iere trije-stik ienheden brûkten diskrete rige-ferbûne komponinten. Moderne twa-ienheden oannimmemodulêre, stapelbere konstruksjeperISO 11727, faak yntegrearjen fan filter en regulator yn ien filter-regulator-assemblage om lekpunten te ferminderjen en ynstallaasje te ferienfâldigjen.
The Rise of Two-Piece Units: Oil-Frije pneumatika
Hege-applikaasjes ynklusyf semyconductors, fiedselferwurking en farmaseutyske produkten brûke allinich twa-stik ienheden, dreaun troch de yndustryferskowing nei oalje-frije operaasje.
Moderne pneumatyske komponinten fan liedende fabrikanten (SMC, Festo, ensfh.) brûke sels-smearje dichtingen en pre-smearre lagers mei fabryks-folle lang-libbensvet, wêrtroch't de needsaak foar oaljemist yn 'e loft elimineert.
NeffensJB/T 5967-2021, oalje mist lubricators binnestrang ferbeanyn systemen dy't oalje-frije of sels-smearjende komponinten brûke, om't oerstallige oaljemist karbonisearre slyk foarmet dat proporsjonele kleppen en presysstreamkontrôles kin ferstoppe of besette.
Applikaasje Profilen
Twa-ienheid
- Funksjes: Hege effisjinsje, skjin, leech-ûnderhâld
- Applikaasjes: Precision electronics, medyske apparaten, laser cutters, nije enerzjy apparatuer
- Prinsipe: fertrout op ynboude-smering fan komponinten, it foarkommen fan fersmoarging fan loftcircuits
Trije-delige ienheid
- Funksjes: robúst, wear-beskermend, ûnderhâld-yntinsyf
- Applikaasjes: Houtbewurkingsmasines, pneumatyske ark, tradisjonele smeedapparatuer
- Prinsipe: Trochrinnende oalje mist lubrication en koeling foar pneumatyske motors en impact silinders
Flow Performance: Pressure Drop
PerISO 6358, elk rige komponint yntrodusearret druk ferlies.Trije -stik ienheden typysk leverje10% -20% legere rated flowdan deselde -poarte-grutte twa-stik ienheden fanwege de ekstra streamresistinsje fan 'e lubricator. Yn hege-streamsystemen mei grutte-boarsilinders, kinne ûndermaatse trije-stik ienheden trage, underpowered actuation feroarsaakje.
Ûnderhâld easken
- Twa-delige ienheid: Rjochte op condensate ôfwettering; in protte modellen stypje automatyske ôfwettering.
- Trije-delige ienheid: Fereasket kondensaat ôfwettering plus reguliere oalje-nivo-monitoring en drip-snelheidsoanpassing (1–5 drippen/min). AllinnichISO VG 32 turbine oaljeis tastien; motor oalje is net tastien.
Konklúzje
It essensjele ferskil leit ynlubrication ferantwurdlikheid allocaasje:
- Twa-dielige ienheden fertrouwe op moderne, ûnderhâlds-frije sels-smerende komponinten.
- Trije -stik ienheden tapasse eksterne oalje mist om wriuwing en slijtage te ferminderjen.
Seleksje moat wurde basearre op werklike actuator lubrication easken, net standert spesifikaasje. Yn it tiidrek fan oalje-frije en skjinne fabrikaazje, toant opsetlike ferienfâldiging faaks hegere engineering profesjonaliteit as oerstallige konfiguraasje.
