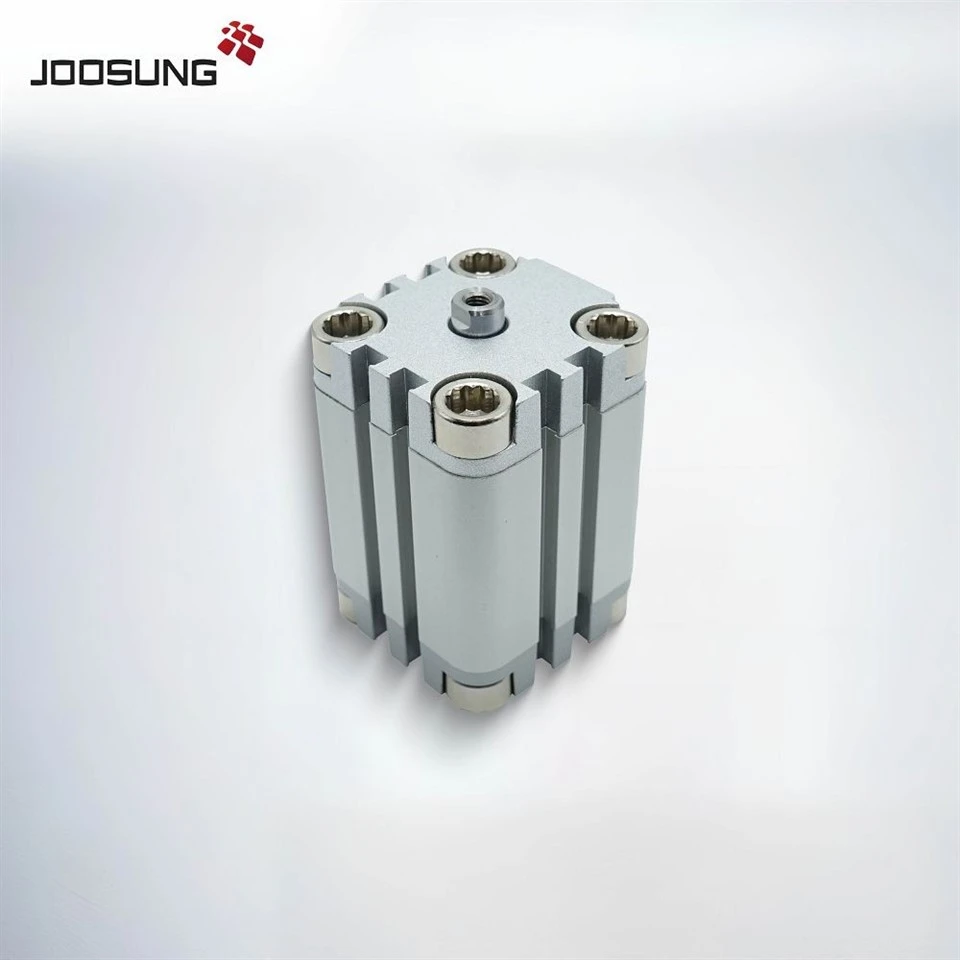

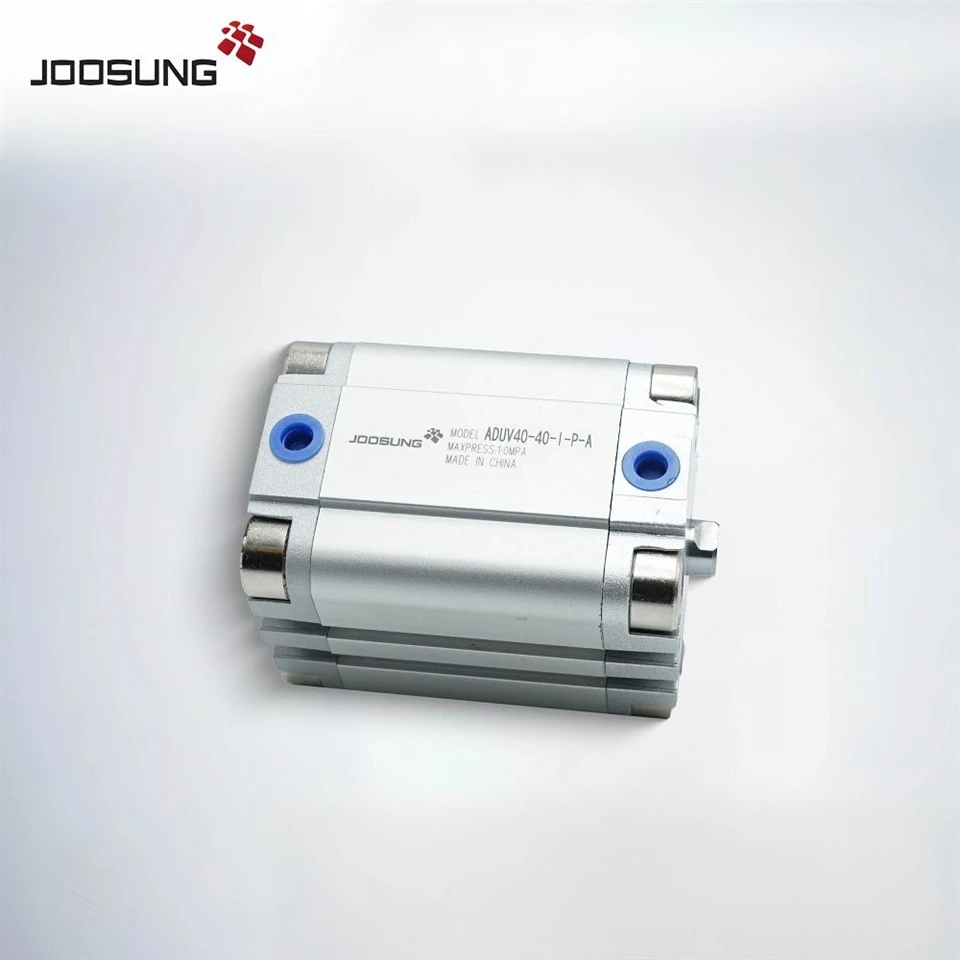

DeADVU Series kompakte pneumatyske silindersbinne ûntwurpen neffensISO 21287 noarmen, it oanbieden fan hege prestaasjes ynromte-beheinde automatisearringssystemen. Dizze silinders binne ferneamd om harkoarte totale lingte, stabile begelieding systeem, enbetroubere dûbele-aktearjende struktuer, wêrtroch't se ideaal binne foar hege-frekwinsje en strakke-romte yndustriële tapassingen.
Elke ADVU silinder yntegrearretin pistondichting fan hege-kwaliteit, dûbele lucht cushioning, enin krekte begelieding meganisme, dy't soarget foar glêde lineêre beweging, poerbêste repeatability, en lange libbensdoer. Mei ferskate bore maten en stroke, de ADVU rige past in breed skala oan yndustriële taken ynklusyfklemmen, triuwen, opheffen, enposysjonearring.
|
Hoe bestelle ADVU Series pneumatyske silinder |
|||||
|
ADVU |
12 |
80 |
A |
P |
A |
|
Model |
Piston diameter |
Silinder Stroke |
Piston stang thread type |
Cushioning |
Posysje sensing |
|
ADVU: Kompakte silinder, dûbelwerkend |
12 16 |
1-400 |
Leech: froulike tried |
P: Elastyske kussenringen / platen oan beide kanten |
A: Foar proximity sensor |
|
ADVULQ: Kompakte silinder, dûbelwerkend, fjouwerkante zuigerstang |
20 25 |
||||
|
AEVU: Kompakte silinder, ienwerkend |
32 40 |
A: Manlike tried |
|||
|
AEVUZ: Kompakte silinder, ienwerkend, trekkend |
50 63 |
||||
|
AEVULQ: Kompakte silinder, ienwerkend, fjouwerkante zuigerstang |
80 100 |
||||
Op syk nei in betroubere kompakte luchtsilinder foar jo automatisearringssysteem?
Nim kontakt mei ús op foarCAD-tekeningen, gegevensblêden, bulkprizen, en OEM-oanpassingfoar de ACQ rige.
Wy ferstjoere wrâldwiid mei snelle levering en technyske stipe.
|
Algemien technysk data |
12 |
16 |
20 |
25 |
32 |
40 |
50 |
63 |
80 |
100 |
125 |
|
Pneumatyske ferbining |
M5 |
M5 |
M5 |
M5 |
G1/8 |
G1/8 |
G1/8 |
G1/8 |
G1/8 |
G1/4 |
G1/4 |
|
Piston rod ein Female / Male thread |
M3 |
M4 |
M5 |
M5 |
M6 |
M6 |
M8 |
M8 |
M10 |
M12 |
M16 |
|
Manlike tried |
M6 |
M8 |
M10x1.25 |
M12 |
M16 |
M20 |
M27 |
||||
|
Operating medium |
Perslucht nei ISO 8573-1:2010[7:4:4] |
||||||||||
|
Opmerking op it bestjoeringssysteem / piloat medium |
Gesmeerde operaasje mooglik (yn dat gefal sil smeer operaasje altyd nedich wêze) |
||||||||||
|
Ûntwerp |
Piston |
||||||||||
|
Piston stang |
|||||||||||
|
Cushioning |
Elastyske kussenringen / platen oan beide úteinen |
||||||||||
|
Posysje sensing |
Fia proximity switch |
||||||||||
|
Soart fan mounting |
Mei troch-gat |
- |
|||||||||
|
Mei froulike tried |
|||||||||||
|
Mei accessoires |
|||||||||||
|
Montage posysje |
Elk |
||||||||||
|
Series Model |
Beskikbere modellen |
|
ADVU-16 Series |
ADVU-16-5-P-A, ADVU-16-10-P-A, ADVU-16-15-P-A, ADVU-16-20-PA, ADVU-16-25-PA, ADVU-16-30-PA, ADVU-16-35-PA, ADVU-16-40-PA, ADVU-16-40-PA, ADVU-1 ADVU-16-50-PA, ADVU-16-55-PA, ADVU-16-60-PA |
|
ADVU-20 Series |
ADVU-20-5-P-A, ADVU-20-10-P-A, ADVU-20-15-P-A, ADVU-20-20-PA, ADVU-20-25-PA, ADVU-20-30-PA, ADVU-20-35-PA, ADVU-20-40-PA, ADVU-20-40-PA, ADVU- ADVU-20-50-PA, ADVU-20-55-PA, ADVU-20-60-PA |
|
ADVU-25 Series |
ADVU-25-5-P-A, ADVU-25-10-P-A, ADVU-25-15-P-A, ADVU-25-20-PA, ADVU-25-25-PA, ADVU-25-30-PA, ADVU-25-35-PA, ADVU-25-40-PA, ADVU-25-40-PA, ADVU- ADVU-25-50-PA, ADVU-25-55-PA, ADVU-25-60-PA |
|
ADVU-32 Series |
ADVU-32-5-P-A, ADVU-32-10-P-A, ADVU-32-15-P-A, ADVU-32-20-P-A, ADVU-32-25-PA, ADVU-32-30-PA, ADVU-3,- ADVU-32-40-PA, ADVU-32-45-PA, ADVU-32-50-PA, ADVU-32-55-PA, ADVU-32-60-PA, ADVU-32-65-PA, ADVU-32-70-PA, ADVU-32-75-PA, ADVU-32-75-PA,-8 |
|
ADVU-40 Series |
ADVU-40-5-P-A, ADVU-40-10-P-A, ADVU-40-15-P-A, ADVU-40-20-P-A, ADVU-40-25-PA, ADVU-40-30-PA, ADVU-4,0 ADVU-40-40-PA, ADVU-40-45-PA, ADVU-40-50-PA, ADVU-40-55-PA, ADVU-40-60-PA, ADVU-40-65-PA, ADVU-40-70-PA, ADVU-40-75-PA, ADVU-40-75-PA,-8 |
|
ADVU-50 Series |
ADVU-50-5-P-A, ADVU-50-10-P-A, ADVU-50-15-P-A, ADVU-50-20-P-A, ADVU-50-25-PA, ADVU-50-30-PA, ADVU-5,0 ADVU-50-40-PA, ADVU-50-45-PA, ADVU-50-50-PA, ADVU-50-55-PA, ADVU-50-60-PA, ADVU-50-65-PA, ADVU-50-70-PA, ADVU-50-75-PA, ADVU-50-75-PA,-8 |
|
ADVU-63 Series |
ADVU-63-5-P-A, ADVU-63-10-P-A, ADVU-63-15-P-A, ADVU-63-20-P-A, ADVU-63-25-PA, ADVU-63-30-PA, ADVU-6, ADVU-6, ADVU-63-40-PA, ADVU-63-45-PA, ADVU-63-50-PA, ADVU-63-55-PA, ADVU-63-60-PA, ADVU-63-65-PA, ADVU-63-70-PA, ADVU-63-75-PA, ADVU-63-75-PA, ADVU-63-75-PA,-8 |
|
ADVU-80 Series |
ADVU-80-5-P-A, ADVU-80-10-P-A, ADVU-80-15-P-A, ADVU-80-20-P-A, ADVU-80-25-PA, ADVU-80-30-PA, ADVU-8,0 ADVU-80-40-PA, ADVU-80-45-PA, ADVU-80-50-PA, ADVU-80-55-PA, ADVU-80-60-PA, ADVU-80-65-PA, ADVU-80-70-PA, ADVU-80-75-PA, ADVU-80-75-PA, |
